[설비기술 2편] 풍량 1.5배의 함정: 집진 수율 4% 향상 뒤에 숨겨진 차압 60% 폭증의 진실

안녕하세요, 산업용 대기환경 및 공정 환기 플랫폼 EnvLog입니다.

지난 1편에서는 B사 공장의 싸이클론 집진기 유동해석(CFD) 프로젝트의 물리적 경계 조건을 설정하고, 내부의 3D 가스 선회류 흐름을 시각적으로 진단해 보았습니다. 풍량이 늘어날수록 외벽 마찰 저항이 붉은색 영역으로 가파르게 증가하는 경향을 확인할 수 있었습니다.

연재 2편인 이번 글에서는 두 가지 풍량 조건(100 CMM vs 150 CMM) 하에서 연산된 **집진 수율(효율) 통계 데이터**와 **차압 손실(Pressure Drop) 수치**를 직접 대조하여, 공학적 관점에서 무리한 고풍량 운전이 왜 심각한 비용 낭비를 초래하는지 그 진실을 밝혀냅니다.

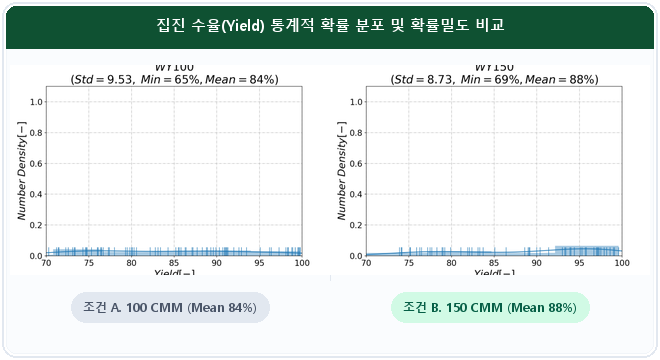

1. 집진 수율(Yield) 통계 분포 및 확률밀도 비교

1,000 Iteration의 수치 반복 연산을 수행하여 유도된 싸이클론 내부의 분진 입자 포집 수율(Yield) 통계 데이터입니다. 풍량 증가에 따른 포집 확률밀도 분포의 실측 수치 차이는 다음과 같습니다.

• 조건 A (100 CMM) 수율: 평균(Mean) 84% / 최저(Min) 65% / 표준편차(Std) 9.53
• 조건 B (150 CMM) 수율: 평균(Mean) 88% / 최저(Min) 69% / 표준편차(Std) 8.73
• 수율 개선의 한계 (단 4%p 상승): 공정 흡입 풍량을 100 CMM에서 150 CMM으로 무려 1.5배(50%)나 급격히 상향시켰음에도 불구하고, 실제 집진 수율은 84%에서 88%로 단 4%p 향상되는 데 그쳤습니다. 이는 이미 특정 입경 이하의 미세 분진에 대해 싸이클론 단독의 물리적 분리 임계 한계에 직면했음을 지적합니다.

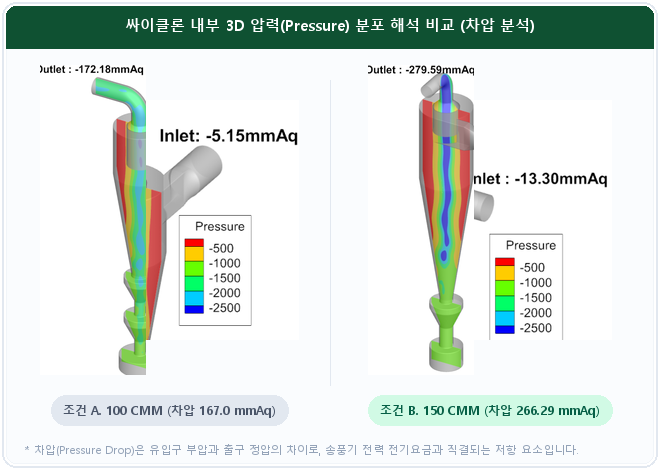

2. 3D 압력(Pressure) 분포 해석 및 차압 손실 비교

유동해석 프로그램을 통해 싸이클론 내부에서 측정된 3D 압력 분포 및 입·출구 압력 차이(차압 손실) 분석 결과입니다. 차압은 집진기를 통과할 때 가스 기류가 겪는 저항의 척도로서, 송풍기(Fan)의 전력 소모량과 정비례합니다.

• 조건 A (100 CMM) 차압: 167.0 mmAq (유입구 부압 대비 출구 정압 강하)
• 조건 B (150 CMM) 차압: 266.29 mmAq (유입구 부압 대비 출구 정압 강하)
• 차압 60% 폭증의 진실: 풍량이 50% 증가한 것에 비해, 계통 저항 차압은 167.0 mmAq에서 266.29 mmAq로 **59.45% (약 60%) 폭증**하였습니다. 유체역학적으로 배관 및 집진기 내부 저항은 풍량 속도의 제곱($Delta P propto V^2$)에 비례하여 늘어나는 물리 법칙이 그대로 투영된 심각한 에너지 손실 결과입니다.

3. 엔지니어링 Trade-off: 풍량 1.5배 함정의 교훈

B사 공장 프로젝트의 실증 데이터 분석이 엔지니어들에게 던지는 메시지는 명확합니다. “성능(집진 효율) 향상의 폭에 비해 운전 비용(송풍기 동력비) 증가가 압도적으로 크다면 설계 실패이다”라는 점입니다.

겨우 4%p의 수율 개선을 얻기 위해 계통 차압을 60%나 가중시키는 방식은 송풍기 팬 모터의 과부하를 가중시킬 뿐만 아니라, 매년 수천만 원에 달하는 전력 전기요금 낭비로 고스란히 돌아옵니다. 현장에서 요구하는 법적 방지시설 효율 가이드를 만족하면서도 운전 비용을 조율할 수 있는 ‘손익 균형점(Trade-off)’ 설계가 반드시 수립되어야 하는 이유입니다.

이어지는 [3편]에서는 이 비효율을 완벽하게 극복하고, 풍량을 늘리지 않고도 미세먼지는 17% 더 완벽하게 포집하면서도 전기요금은 37% 이상 획기적으로 낮출 수 있는 하이브리드 집진기 특허 기술 구조 및 최종 엔지니어링 최적화 제안서를 공개합니다.
