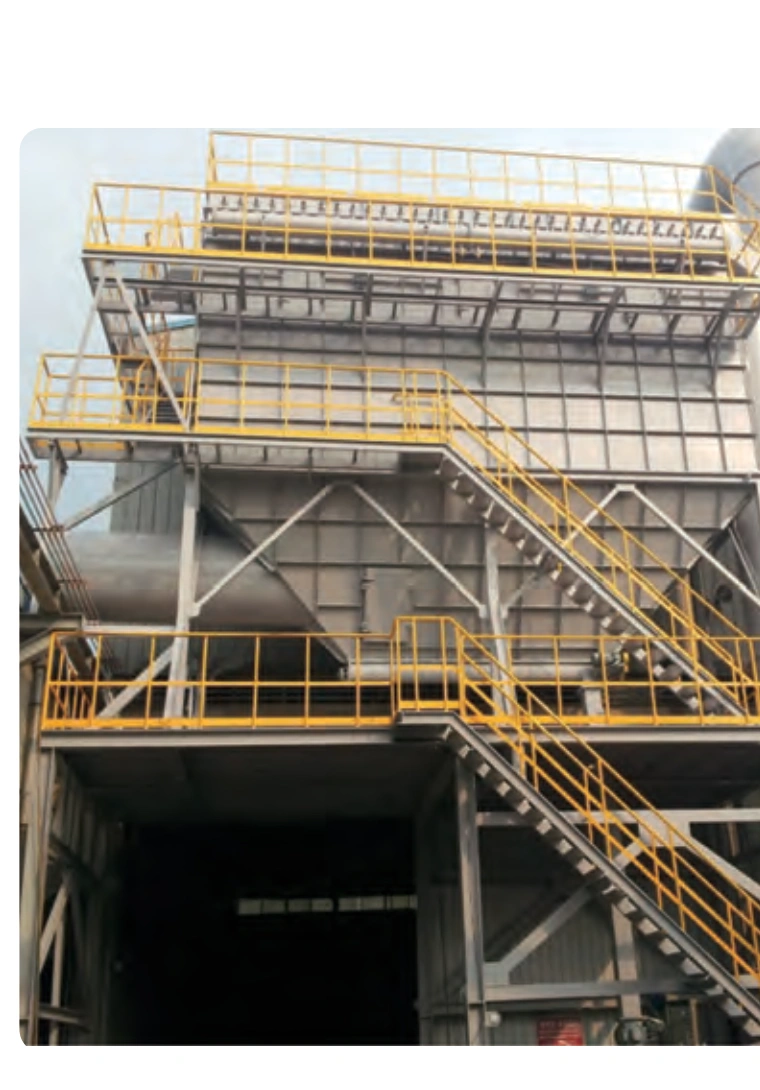

여과식 집진설비 (백필터)/ EBF Series
EBF 시리즈는 대용량 분진과 유해 가스가 배출되는 다양한 제조 공정에 적합한 중·대형 여과집진설비(Bag Filter)입니다. 처리해야 할 분진의 물리적 특성, 배기 가스 온도, 부식성 유무 등에 맞춰 Polyester, Conex, Glass Fiber, PTFE 등 최적의 여과포(Filter Bag) 재질을 커스텀 적용하여 집진 효율을 최대로 끌어올립니다. 고압의 압축 공기를 역방향으로 순간 분사하는 에어 펄싱 자동 클리닝 시스템을 기본 지원하여, 24시간 장기 운전 시에도 압력 손실 없는 안정적인 풍량과 뛰어난 내구성을 보장합니다.
제품특징 features

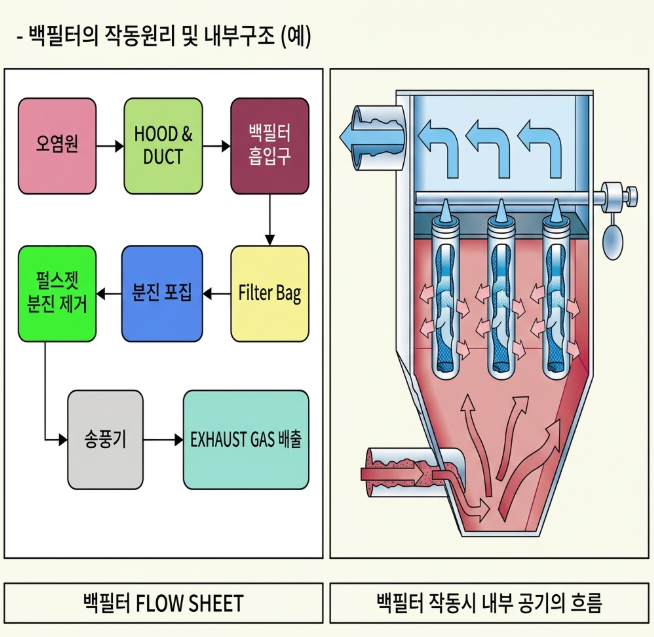

- 분진 등 오염물질을 흡입하여, 다수의 백필터를 통과시키는 과정에서 오염물질을 포집하여 여과함.
- 다양한 형태의 분진은 물론 미립자에 대한 집진효율이 높으며, 압력손실의 상승 속도가 느려 고농도분진 처리에 적합하고 오랜 시간 안정적으로 작동.
- 백필터로 사용되고 있는 재질은 10종류 이상이며, 배출하는 오염물질에 적합한 필터를 선정하여 사용하는 경우 집진효율과 여과성능을 최대화함.
- 또한 처리해야할 분진의 특성에 맞춰, 일반 분진용 필터, 내식성 필터, 난연성 필터, 내열성 필터 등으로 다양하게 선택할 수 있음.
- 필터에서 탈진된 분진은 제품 하단에 설치된 분진함(Dust Box)에 모이는 구조로 설계하여 2차 오염의 염려없이 간편하게 처리할 수 있음.
※ 본 제품은 주문에 의한 맞춤 제작 제품입니다.
적용분야 applications

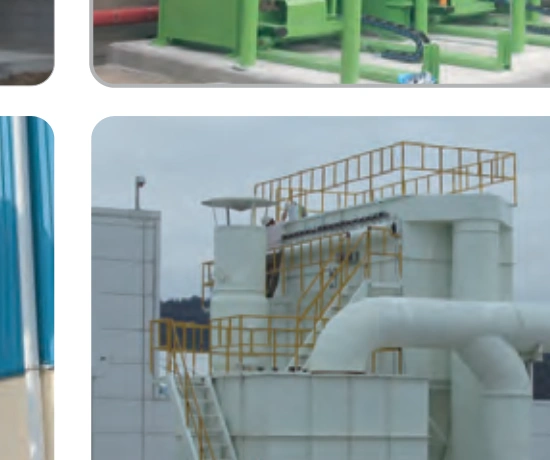

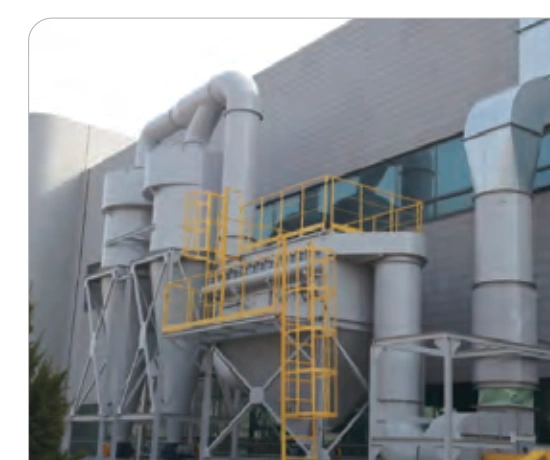

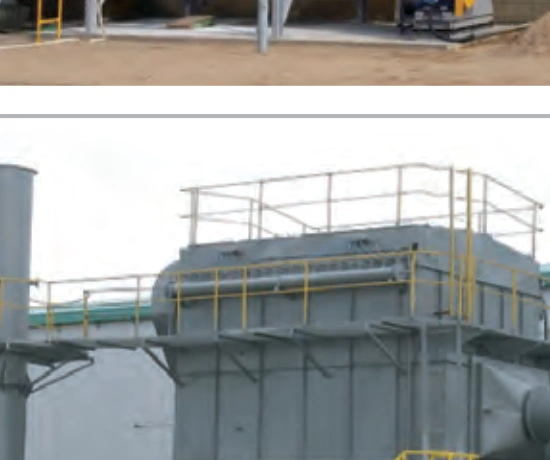

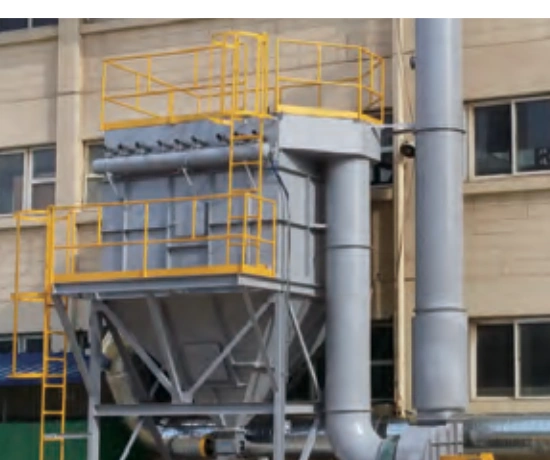

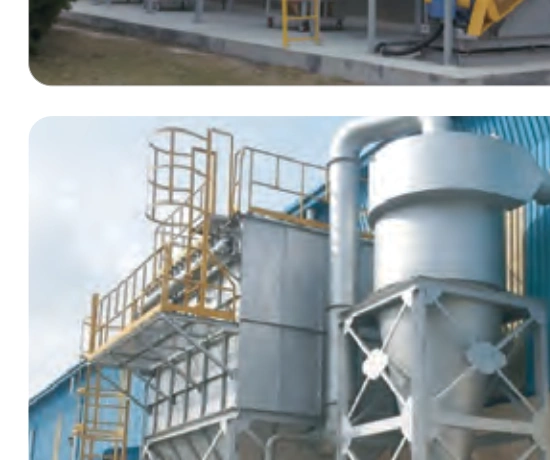

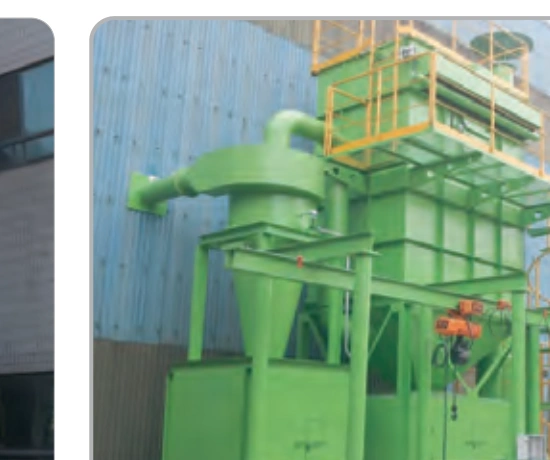

제분공장, 광물공장, 비료공장, 염료공장, 목재작업, 식품공장, 시멘트공장, 페인트공장, 화학공장, 사료공장, 제약공장, 의약품공장, 플라스틱공장, 곡물작업 등에 적합
EBF 시리즈 주요 특징 (Features)
● 발생하는 오염원 종류, 풍량에 맞춰 최적화 설계
다량의 산업 분진 배출 공정에 맞게 넉넉한 하부 호퍼(Hopper) 체적 및 하프 모듈식 외형 설계를 도입하여, 공장 대용량 가스 배가스 라인과의 연동 안정성을 극대화합니다.
● 다양한 옵션 제공 및 에어 펄싱 자동 클리닝
타이머 감지 또는 차압 세팅에 의해 에어 펄싱 시스템이 주기적으로 자동 구동하여 필터의 초미세 기공에 쌓인 유해 분진을 털어내어 필터의 수명을 연장시킵니다.
● 고성능 터보 팬 장착으로 흡입 효율 극대화
자체 구조 해석을 거친 초내구 고효율 터보 팬(Turbo Fan)을 탑재하여 흡입 성능이 뛰어나고, 소음과 진동을 획기적으로 줄인 조용한 운전 환경을 보장합니다.
● 분진성상 및 온도별 맞춤형 여과포 매치
고온 배기가스(Glass, Conex), 강한 강산/알칼리 가스(PTFE, PPS) 등 다양한 유해 환경조건에 적합한 최적의 섬유 여과재를 매칭 및 설계하여 안정적인 내구도를 약속합니다.
여과재(Filter Bag) 선정 가이드
💡 가스 온도 및 오염 분진 특성에 맞는 최적의 여과포 재질을 확인하세요 (좌우 스크롤 지원)
| 여과재 재질 | 연속온도 (℃) | 순간온도 (℃) | 내산성 (Acid) | 내알칼리성 (Alkali) | 내마모성 (Abrasion) | 주요 용도 및 특징 |
|---|---|---|---|---|---|---|
| Polyester 표준 범용 | 135 | 150 | 우수 (Good) | 보통 (Fair) | 최우수 (Excellent) | 가장 널리 쓰이는 표준 필터, 기계적 인장강도 우수 |
| Polypropylene 내화학 특화 | 90 | 100 | 최우수 (Excellent) | 최우수 (Excellent) | 우수 (Good) | 화학 약품 반응성 최소화, 뛰어난 내수성 및 가수분해 없음 |
| Acrylic 범용 | 130 | 140 | 우수 (Good) | 보통 (Fair) | 우수 (Good) | 화학 섬유 특성 상 습기 및 약산성 중온 분위기에 적합 |
| Conex (Aramid) 고온 내열 | 200 | 220 | 보통 (Fair) | 우수 (Good) | 최우수 (Excellent) | 고온 분진 및 아스콘, 소각로 배가스 열풍에 매우 강함 |
| PPS 고온 / 내화학 | 190 | 200 | 최우수 (Excellent) | 최우수 (Excellent) | 우수 (Good) | 뛰어난 내열성 및 화력발전소 등 황산화가스 조건에 탁월 |
| Glass Fiber 초고온 내열 | 250 | 280 | 최우수 (Excellent) | 최우수 (Excellent) | 보통 (Fair) | 초고온 배가스 전용, 불연성 및 수축 변형 차단 |
| PTFE 최고급 내화학 | 250 | 280 | 최우수 (Excellent) | 최우수 (Excellent) | 최우수 (Excellent) | 가장 가혹한 내열성 및 화합성 환경에 최적인 불소계 수지 |
※ 위 비교표는 표준 성능치 기준이며, 분진 수분율 및 기류 유속에 따라 적합 사양 선정이 달라집니다.
※ 중·대형 배가스 여과 시스템은 대기환경 전문 설계 기술사가 1:1 기류 최적 분석 및 구조 설계를 무료로 기본 설계해 드립니다.
