[설비기술 1편] 크기만 키우면 끝? 싸이클론 집진기 유동해석(CFD)으로 본 기류 설계의 중요성

안녕하세요, 산업용 대기환경 및 공정 환기 플랫폼 EnvLog입니다.

대기방지시설의 설계와 시공에서 실패를 예방하기 위한 가장 확실한 방법은 실제 제작에 들어가기 전, 컴퓨터 시뮬레이션을 통해 가스 기류와 분진 입자의 움직임을 미리 모의해 보는 것입니다.

특히 원심력 집진설비인 싸이클론(Cyclone)은 내부의 강력한 선회류(Vortex)가 집진 효율을 결정하기 때문에, 정밀 유동해석(CFD, Computational Fluid Dynamics)을 통한 설계 검증이 필수적입니다.

이번 글을 시작으로 B사 공장의 싸이클론 집진설비 사양 설계 프로젝트의 실제 CFD 시뮬레이션 데이터 분석 리포트를 총 3부작에 걸쳐 순차적으로 연재합니다.

• 1편 (현재글): 크기만 키우면 끝? 싸이클론 집진기 유동해석(CFD)으로 본 기류 설계의 중요성
• [2편 예고]: 풍량 1.5배의 함정: 집진 수율 4% 향상 뒤에 숨겨진 차압 60% 폭증의 진실
• [3편 예고]: 미세먼지 17% 더 잡고 전기요금 37% 아끼는 하이브리드 집진 설비 최적 설계안

1. 싸이클론 CFD 시뮬레이션 물리적 조건 정의

정밀한 유동해석을 위해 B사 공장 공정의 유입 가스 특성과 원심력 집진기 물리 모델을 기반으로 아래와 같이 유체역학 경계 조건을 설정하였습니다.

• 유동 상태 (Fluid Flow): 정상 상태 (Steady-state), 비압축성 점성 유동 (Incompressible Turbulent Flow)
• 수치 반복 연산 (Iteration): 1,000 Iteration 적용 (시뮬레이션 데이터 신뢰성 확보)
• 접선 속도비 (Tangential Velocity Ratio): 0.1 (접선 유입 속도 대비 접선 속도 비율)
• 축방향 속도비 (Axial Velocity Ratio): 0.1 (접선 유입 속도 대비 축방향 속도 비율)
• 해석 풍량 조건: 조건 A (100 CMM) vs 조건 B (150 CMM) 비교 분석

2. 3D 기류 속도 벡터(Velocity Vector) 해석 결과

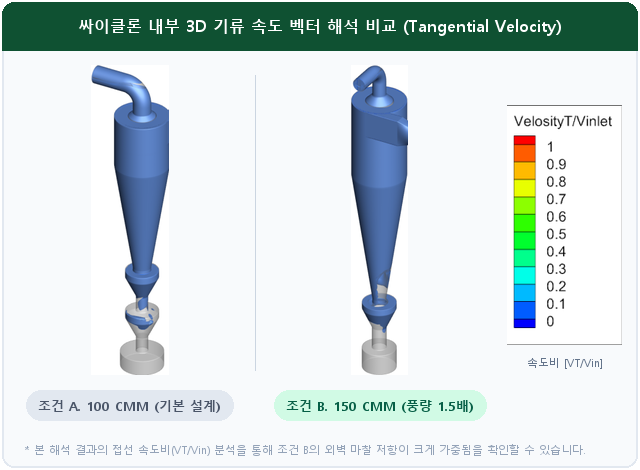

유동해석 프로그램으로 연산된 싸이클론 내부 공간의 3D 속도 기류 벡터 이미지입니다. 유입구(Inlet)로 빨려 들어온 고속의 가스가 몸체 원통 내부에서 어떻게 하강 선회류를 형성하고, 다시 중심부에서 상승 선회류(Upward Vortex)로 반전되어 배출구(Outlet)로 나가는지 그 흐름을 시각적으로 명확하게 파악할 수 있습니다.

• 유선형 선회류의 안정성: 두 조건 모두 하향 회오리 기류가 싸이클론 외벽을 타고 먼지 호퍼 직전까지 흐트러짐 없이 안정적으로 흐릅니다.
• 벽면 마찰 저항의 차이 (중요): 풍량이 1.5배 높은 150 CMM 조건(조건 B)에서는 내부 벽면 인근의 기류 마찰 저항이 크게 가중(붉은색 표시)되어, 향후 설비 차압 증가 및 송풍기 전기세 낭비를 유발할 조짐이 확인되었습니다.
• 난류 비산 위험: 선회류가 하단 원추부에서 중심으로 꺾여 올라갈 때, 150 CMM의 경우 난류 강도가 너무 강해져 이미 포집된 미세 먼지가 일부 재비산(다시 위로 날아감)될 위험성이 포착되었습니다.

3. 결론 및 2편 예고

이번 1편에서는 B사 공장의 원심력 집진기 설계를 위한 CFD 시뮬레이션의 물리적 해석 조건 정의 및 3D 속도 벡터 기류 흐름의 차이점을 진단해 보았습니다.

기류 해석 결과, 고풍량(150 CMM) 운전 시 원심력의 강화로 인한 성능 이점이 기대되는 반면, 가파르게 가중되는 마찰 저항으로 인한 에너지 비용 및 차압 부작용이 예고되었습니다.

이어지는 [2편]에서는 이 두 설계 풍량 조건(100CMM vs 150CMM) 하에서 실제 수집된 구체적인 집진 효율(수율) 데이터와 차압 손실(Pressure Drop)의 물리 수치를 비교 분석하고, 엔지니어링 관점에서의 손익 균형점(Trade-off)을 면밀히 짚어보겠습니다.
