방폭형 카트리지 집진설비/ EEF Series
EEF 시리즈는 알루미늄, 마그네슘, 티타늄, 전분, 에폭시 수지 등 가연성 및 폭발 위험성을 지닌 오염 분진 포집에 특화된 폭발방지 설계의 안전 대책형 집진장치입니다. 난연성과 전도성을 가미한 특수 제전 카트리지 필터와 완전 밀폐구조의 방폭 전장 Box, 폭압방산구 및 역류 방지 밸브를 장착하여 작업 환경과 근로자의 안전을 상시 보호합니다.
본 설비는 정전기 및 유증기, 전기적 요인으로 인한 미세 분진 폭발 사고에 철저히 대응하도록 고안된 특수 산업용 방폭 집진설비입니다. 마찰 정전기로 인한 대전을 차단하는 정전기 방지 필터(제전필터)를 표준 탑재하였으며, 만일의 내부 폭발 시에도 폭풍과 압력을 후면 상부의 폭압 방산구로 배출하고 역화 차단 장치를 거쳐 덕트를 긴급 차단하는 고도의 4중 안전 메커니즘을 지원합니다.

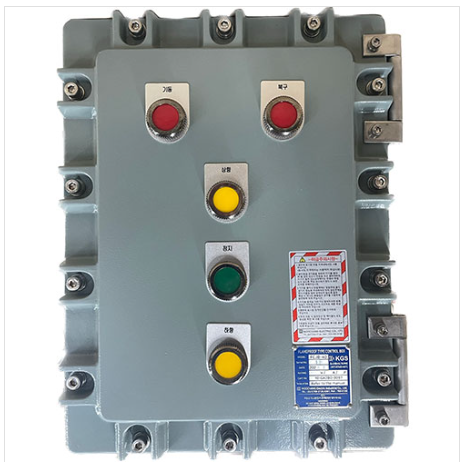

방폭형 전장 Box (밀폐구조)

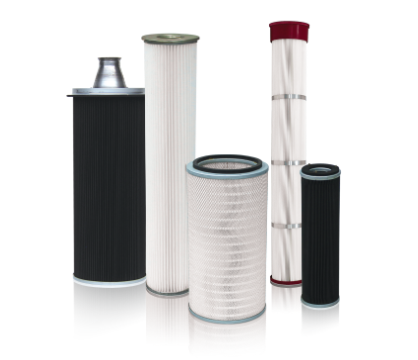

정전기 방지 필터 (제전필터)
역류 방지 밸브 & 폭압방산구
EEF 시리즈 주요 특징 및 안전 대책 (Features)

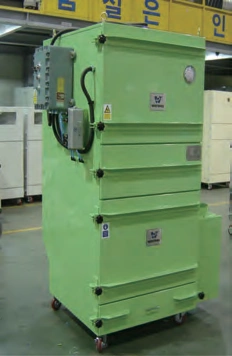

● 완전 밀폐 구조의 방폭형 전장 Box
난연성 케이블을 사용함은 물론 완전 밀폐구조의 방폭형 전장 box로 분진에 노출될 염려가 없으며, 전기적 요인으로 인해 불꽃이 발생하는 경우에도 안전 등급을 획득하여 누출을 방지합니다. (고용노동부 고시 제2010-36호, 방폭등급: Exd II B+T4)

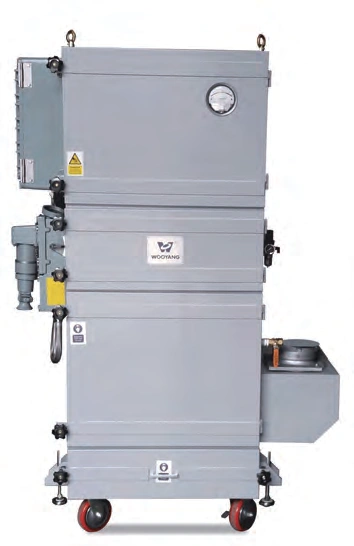

● 역류 방지 밸브 (Back Draft Damper)
집진기 내부에서 폭발이 발생하는 경우, 순간 압력에 의해 차단 밸브가 동작하여 폭풍이 덕트를 통해 가공 현장으로 역화되는 것을 완벽히 방지함으로써 2차 피해 및 작업자를 안전하게 격리·보호합니다.
● 폭압 방산구 (방폭창 / Explosion Vent)
만일의 집진기 내부 분진 폭발 발생 시, 폭발 에너지를 집진기 후면 상부의 전용 폭압 방산구(방폭창)로 자동 유도 및 신속히 방산함으로써 본체의 파손과 외부 붕괴를 최소화합니다.

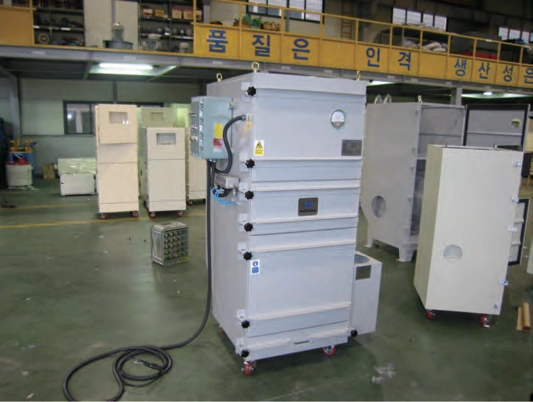

● 정전기 방지 필터 (제전성 카트리지 필터)
알루미늄 코팅 3D POREX 또는 알루미늄 코팅 멤브레인 등 표면에 전도성 알루미늄 가루를 특수 코팅하여 대전 방지 효과를 낸 특수 제전 필터를 장착, 마찰 전기로 인한 초동 스파크를 완벽히 차단합니다.

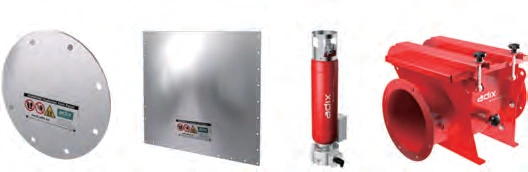

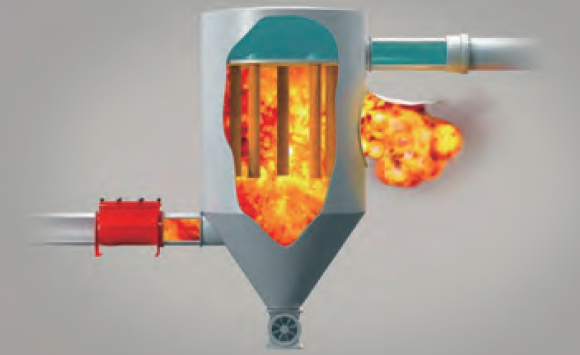

분진 폭발 방지 솔루션 메커니즘
적용분야 applications
알루미늄, 마그네슘, 티타늄, 옥수수 전분, 에폭시 수지 등 가연성 및 폭발 위험 오염 물질이 발생하는 생산 공정에 적합합니다.

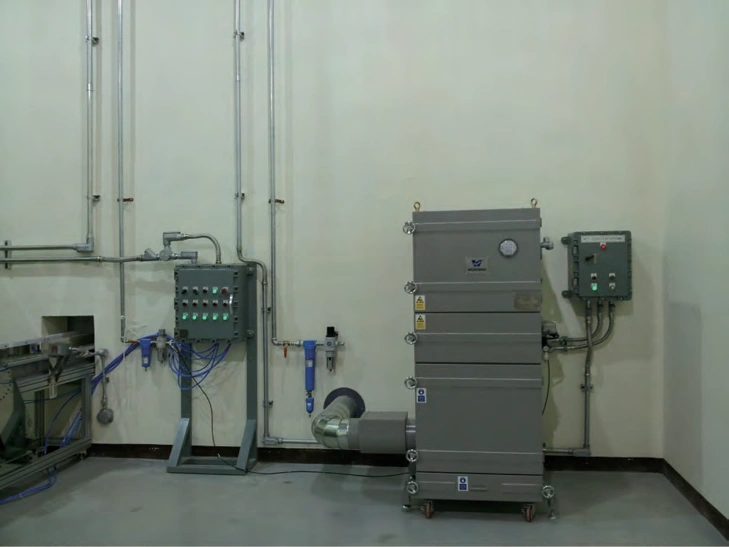

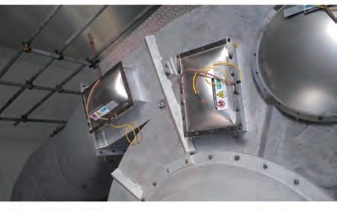

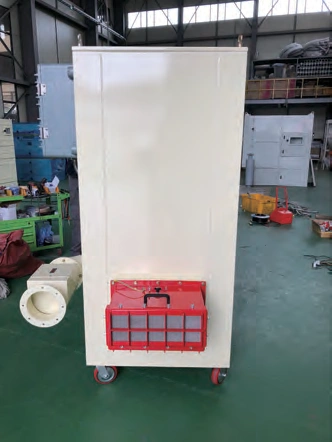

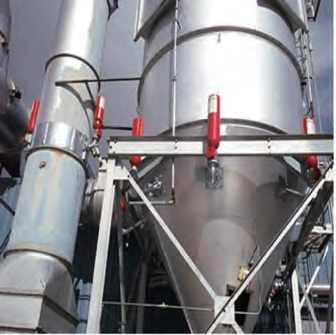

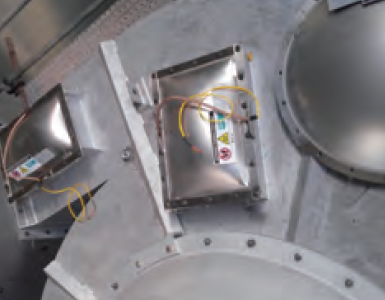

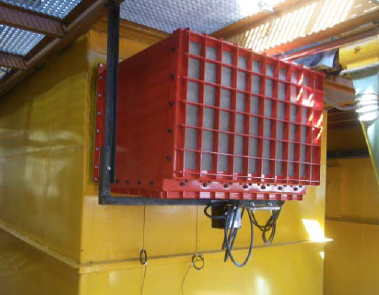

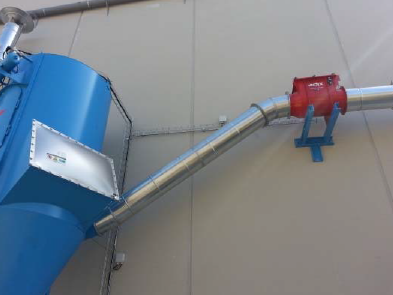

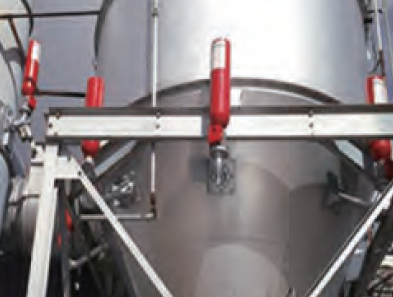

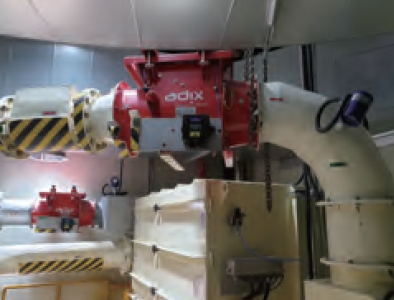

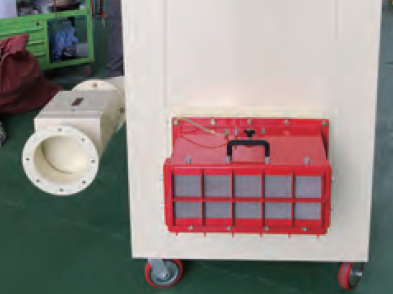

EEF 시리즈 설치 사례 (Field Cases)
사양 specifications
💡 좌우로 스크롤하여 상세 사양을 확인하세요
| Item | EEF-2000 | EEF-3000 | EEF-5000 | EEF-7500 | EEF-10000 | EEF-15000 | |
|---|---|---|---|---|---|---|---|
| 출력 (kW) | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 5.5 x 2 | |
| 풍량 (㎥/min) | 25 | 40 | 60 | 80 | 100 | 150 | |
| 정압 (mmAq) | 200 | 200 | 200 | 230 | 250 | 250 | |
| 필터 (Filter) |
면적 (㎡) | 11.25 | 16.87 | 22.50 | 33.75 | 45.00 | 72.00 |
| 수량 (EA) | 6 | 9 | 12 | 18 | 24 | 24 | |
| 필터 재질 | Polyester (제전성, 알루미늄 코팅) | ||||||
| 탈진방법 | Air Pulse Jet System | ||||||
| 흡입구경 (mm) | 150 | 200 | 250 | 300 | 350 | 400 | |
| 무게 (Kg) | 330 | 410 | 490 | 590 | 690 | 840 | |
| 외형 크기 (WxDxH, mm) | 650 x 850 x 1750 | 700 x 970 x 1800 | 900 x 1100 x 1850 | 1300 x 1100 x 1850 | 1700 x 1100 x 1850 | 1700 x 1100 x 2150 | |
⚠️ 방폭 설비 운전 시 필독 주의사항
- 본 제품은 분진 폭발 발생 시의 점화원 차단 및 압력 조절을 통한 피해 방지 설비이며, 폭발 현상 자체를 100% 원천 차단하지는 않습니다.
- 본 설비 내부로 인화성 가스, 유증기, 인화성 액체 및 폭발성 화학 물질이나 가열된 불꽃이 절대 직접 흡입되지 않도록 전단 필터링을 완벽하게 처리해 주십시오.
- 집진설비 작동 구역 및 후드 주변 5m 이내에서는 용접, 그라인딩, 흡연 등 외부 착화원(Ignition Source) 발생 행위를 절대 엄금합니다.
※ 표준 전원 : 220V / 380V / 440V, 3상(3Ø), 50Hz / 60Hz 대응 가능
※ 본 규격 사양은 기성 품질 향상 및 엔지니어링 개선을 위하여 사전 예고없이 일부 변경될 수 있습니다.
` ※ 본 사양은 당사 표준 설계 기준 제품군이며, 현장의 오염 분진 특성에 맞추어 방폭 억제제 및 비규격 크기 맞춤식 설계 제작이 무상 지원됩니다.
