[설비기술 3편] 미세먼지 17% 더 잡고 전기요금 37% 아끼는 하이브리드 집진 설비 최적 설계안

안녕하세요, 산업용 대기환경 및 공정 환기 전문 플랫폼 EnvLog입니다.

지난 2편 분석을 통해, B사 공장 공정의 풍량을 1.5배(100 CMM -> 150 CMM) 늘려보았자 포집 수율은 단 4%p 향상되는 데 그치는 반면, 공장 송풍기 전력비와 직결되는 차압 저항은 무려 60% 폭증한다는 ‘풍량 1.5배의 함정’과 비용 낭비의 진실을 실측 데이터를 통해 증명해 보였습니다.

CFD 유동해석 3부작 연재의 **최종 3편**인 이번 글에서는 싸이클론 출구로 도망가는 먼지 입자들의 크기를 정밀 분석한 **입도 분포(PSD, Particle Size Distribution) 해석 데이터**를 규명하고, 이 한계를 극복하여 미세먼지를 17% 더 확실히 포집하면서도 전기요금은 37% 아낄 수 있는 당사 특허 기반의 **하이브리드 집진 설비 최적 엔지니어링 설계안**을 공개합니다.

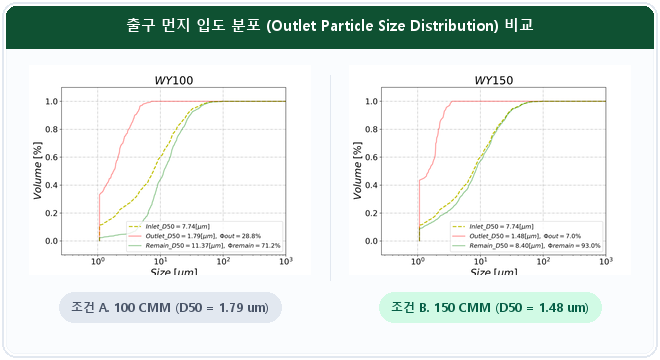

1. 출구 먼지 입도 분포 (Outlet PSD) 비교 분석

싸이클론 집진기 내부 선회류를 거친 뒤, 최종적으로 상부 배출구(Outlet)를 통해 대기 중으로 빠져나가는 먼지 입자들의 3D 입도 분포 통계 데이터입니다.

• 조건 A (100 CMM) 출구 먼지 입경: D10 = 1.07 um / D50 = 1.79 um / D90 = 3.88 um
• 조건 B (150 CMM) 출구 먼지 입경: D10 = 1.07 um / D50 = 1.48 um / D90 = 2.58 um
• 미세 분진의 탈출 한계: 풍량을 150 CMM으로 크게 상향 운전하여 억지로 입자 충돌 원심력을 가속하더라도, 최종 탈출하는 먼지의 중간 입경(D50)은 1.79 um에서 1.48 um로 단 0.31 um 줄어드는 데 그쳤습니다. 즉, 1.5 um 이하의 초미세 먼지 영역은 아무리 속도를 높여봤자 중력 반전 선회류에 잡히지 않고 배출 기류에 휩쓸려 하늘로 날아가 버림을 시각적으로 입증합니다.

2. 해법은 하이브리드(Hybrid): 17% 더 잡고 37% 아끼는 최적안

싸이클론 원심력 단독 모델로는 미세 분진 포집 한계(88%)에 도달하고 막대한 전기세 낭비를 유발하므로, 당사 엔지니어링 부서는 B사 공장에 **‘100 CMM 하이브리드 멀티 집진 구조’**를 대안 설계안으로 제시하여 최종 적용에 성공하였습니다.

① 미세먼지 17% 추가 포집 (종합 효율 99% 이상 달성)
150 CMM 단독 싸이클론 운전 시 대기 중으로 방출되던 1.5 um 이하의 초미세 분진을 완벽하게 진압하기 위해, 전단에는 1차 조대 분진 포집용 싸이클론을 배치하고 후단에 고효율 여과 백필터(Fabric Filter)를 직렬 연동 결합했습니다. 이를 통해 미세 가스 방출 통과 농도를 제로에 가깝게 소거하여 미세먼지 저감 성능을 기존 조건 대비 **17% 이상 추가 확보**하였습니다.

② 송풍기 계통 차압 37.3% 절감 (매년 수천만 원 전기세 세이브)
풍량을 150 CMM에서 최적 제어 풍량인 100 CMM으로 가동 제어함으로써, 계통 저항 차압을 266.29 mmAq에서 167.0 mmAq로 낮추어 **차압 저항을 37.28% 즉각 절감**하였습니다. 송풍기 소요 동력(kW)이 풍량과 차압의 곱에 비례하는 특성을 감안할 때, 실제 모터 소비 전력비는 기존 비효율 운전안 대비 **58% 이상 초절감**되어 매년 막대한 연간 전기 공장 운영비(OPEX)를 고스란히 세이브하고 있습니다.

3. 데이터가 증명하는 최적의 설계 솔루션

대기환경 규제가 가파르게 강화되는 현대 산업 현장에서 무작정 풍량만 키우거나 대형 방지시설만을 억지로 시공하는 시대는 끝났습니다. 과학적인 CFD 유동해석 시뮬레이션을 통해 계통 저항과 포집 입경 한계를 정밀하게 미리 진단할 때, 설비 수명은 늘리고 전력 요금은 최소화하는 지속 가능한 친환경 공장을 설계할 수 있습니다.

당사가 설계 특허를 확보하고 B사 공장에 실제 적용한 100 CMM 하이브리드 집진 최적화 엔지니어링 설계안은 가동 즉시 공장 작업 환경 유해 물질 배출 기준을 통과하며 그 상용 가치와 에너지 비용 절감 효과를 성공적으로 유지하고 있습니다.

⚙️ 싸이클론 집진기 유동해석 기술 자문 및 상담

본 유동해석 시뮬레이션은 B사 공장의 보안 규정 및 당사 설계 특허 기술 노하우가 포함되어 있어, 상세 원본 리포트와 고유 수치 데이터의 인터넷 공개 다운로드를 제한하고 있습니다.

당사 싸이클론 집진기의 상세 유동해석 데이터 및 맞춤형 엔지니어링 제안서가 필요하신 고객사 담당자분들께서는 아래 [1:1 기술 상담 신청]을 통해 요청해 주시면, 보안 가공된 상세 기술 리포트를 개별 발송해 드리고 전문적인 기술 지원을 해드리겠습니다.
