Dust Booth Clean Solution
부스형 집진설비
EGB Series
작업공간 전체를 친환경 집진부스화 하여 미세분진의 비산을 제어하는 고효율 EGB 시리즈

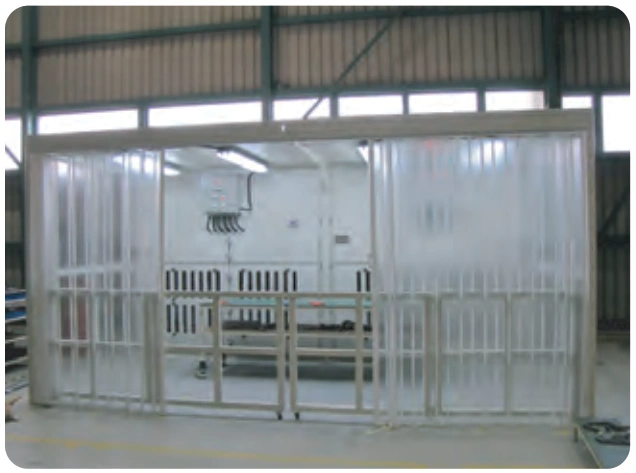

부스형 집진설비/ EGB Series
EGB 시리즈는 별도의 흡입 후드를 구성할 필요 없이, 작업 공간 전체를 집진 시스템 부스로 일체화 설계하여 공간 활용도를 극대화한 신개념 집진장치입니다. 연마, 연삭, 분체 투입 등 미세분진이 다량 발생하는 공정에 적합하며, 투명 칸막이 밀폐 구조와 상부 Push Air 기류 제어 장치를 통해 유해 물질의 외부 비산 및 유출을 완벽하게 차단합니다.
본 설비는 넓은 면적을 필요로 하는 각종 수작업 가공 및 연마 라인에 최적화된 그라인더 부스 결합형 건식 집진기입니다. 부스 천정에서 하향으로 깨끗한 기류를 불어넣어 분진의 비산을 억제하는 비산 방지 시스템(Push Air System)을 지원하며, 전면 슬롯 댐퍼(Slot Damper)를 통해 공정 부하별 풍량을 간편하게 조절할 수 있습니다. 24시간 연속 가동용 자동 펄싱 시스템이 기본 내장되어 있어 안정적인 현장 운전을 보장합니다.

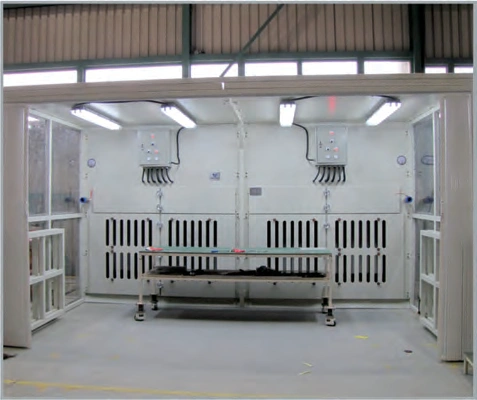

Push Air 기류 제어 (비산 억제)
부스 천정에서 수직 하향식 기류를 뿜어주어 가벼운 미세 분진이 공기 중으로 비산하는 것을 제어 포집합니다.

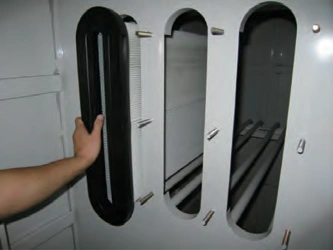

Air Pulse Jet 자동 탈진
24시간 가동용 타이머 감지형 에어펄싱 시스템이 탑재되어 대용량 백 필터의 압력을 완벽 조율합니다.

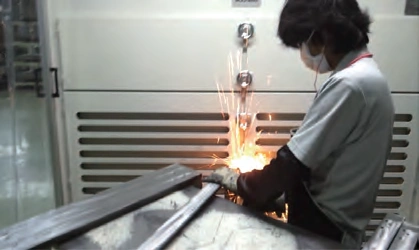

Slot Damper 개별 풍량 제어
집진 부스 전면에 다수의 슬롯 댐퍼를 채택하여, 가공 모재 크기 및 위치에 따라 최적의 배기 풍량을 수동 조율합니다.
EGB 시리즈 주요 특징 / Features
작업공간의 집진부스 일체화
별도의 국소배기 후드와 배관 설치 없이, 가공실 자체를 하나의 대형 부스 시스템으로 일체화하여 공간을 넓게 씁니다.
Push Air 비산 방지 시스템
부스 상단 천정에서 기류를 수직 아래 방향으로 공급하여 비산하는 고농도 먼지를 확실하게 억제하고 아래로 포집합니다.
슬롯 댐퍼 (Slot Damper) 풍량 조절
전면 벽체에 장착된 댐퍼 개폐 각도를 개별 세팅할 수 있어 공정 성상에 맞추어 현장의 국소 풍속을 최적으로 통제합니다.
조립 모듈식 확장 횡배치
공정 레이아웃에 맞춰 독립 유닛 배치가 가능하며 생산 라인 추가 시 횡으로 무한 연결이 가능해 원가를 대폭 아낍니다.
고효율 터보 송풍 팬
정밀 진동 해석을 거친 초내구 고효율 터보 팬을 탑재하여 대풍량 가스 기류를 강력하게 흡입하고 조용하게 운전합니다.
설비 보호 자동 정지 시스템
필터 차압 과부하로 배기 불량 시, 장치 안전을 위해 모터를 자동 오프하고 부저를 울려 2차 사고와 고장을 차단합니다.
가동 종료 후 자동 탈진 세정
가동을 오프할 때, 에어 펄싱 세정을 오토 진행하여 필터를 크리닝하므로 매번 기동 시 초기 높은 집진 효율을 상시 대기시킵니다.
적용 분야 / Applications
비산 분진 및 유해 미세 고체 입자가 넓은 면적에 걸쳐 다량 발생하는 연마, 그라인더 및 가공 공정에 탁월한 성능을 발휘합니다.

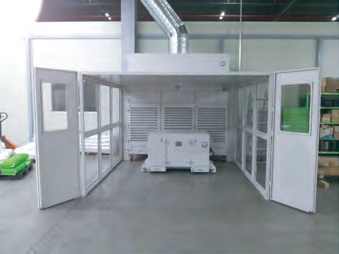

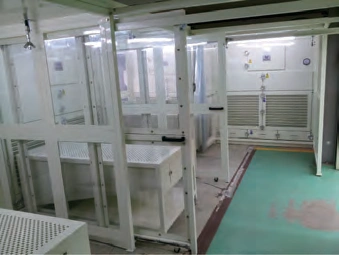

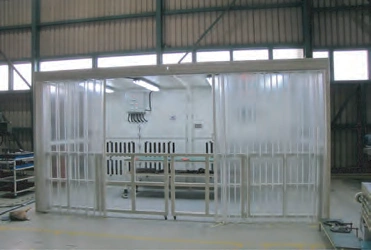

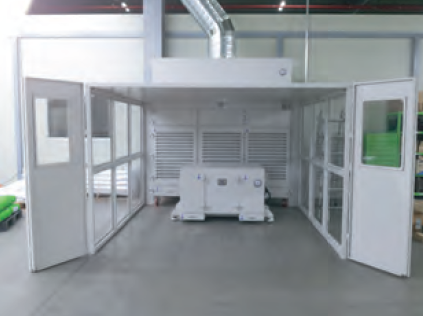

EGB 시리즈 설치 사례 / Field Cases
제품 규격 사양 / Specifications
💡 좌우로 스크롤하여 상세 사양을 확인하세요
| Item | EGB-1500 | EGB-2000 | EGB-3000 | EGB-4000 | |
|---|---|---|---|---|---|
| 출력 (kW) | 5.5 (4P) | 7.5 (4P) | 5.5 (4P) | 7.5 (4P) | |
| 풍량 (㎥/min) | 80 | 100 | 160 | 200 | |
| 정압 (mmAq) | 180 | 180 | 180 | 180 | |
| 필터 (Filter) |
면적 (㎡) | 33.75 | 45.00 | 67.50 | 90.00 |
| 수량 (EA) | 18 | 24 | 36 | 48 | |
| 탈진방법 | Air Pulse Jet System | ||||
| 무게 (Kg) | 550 | 650 | 1100 | 1300 | |
| 외형 크기 (WxDxH, mm) | 1500 x 2800 x 2320 | 2000 x 2800 x 2320 | 3000 x 3300 x 2320 | 4000 x 3300 x 2320 | |
※ 표준 전원 : 220V / 380V / 440V, 3상(3Ø), 50Hz / 60Hz 대응 가능
* 本 규격 사양은 부스형 집진 공학 설계 품질 향상을 위하여 사전 예고없이 일부 변경될 수 있습니다.
* 본 규격은 당사 표준 설계 사양이며, 현장 천정 높이 및 가열 가습 작업 여부에 맞추어 주문식 맞춤 제작(비규격)을 기본 지원합니다.
