신축 또는 기존 운영 중인 공장에서 발생하는 분진, 흄 등의 입자상 물질은 발생원(Source)에서 후드로 흡입하는 것뿐만 아니라, 이를 방지시설(집진기)까지 안전하게 이송하는 반송속도(Transport Velocity)의 확보가 설계의 핵심입니다.

만약 반송속도가 부족하면 덕트 관로 내부에 오염 물질이 가라앉아 쌓이는 퇴적 현상이 발생하며, 이는 정압 손실 증가, 풍량 감소, 포집 성능 저하로 이어지고 심한 경우 분진 화재 및 폭발 사고의 직접적인 원인이 됩니다.

오늘은 대기환경보전법의 방지시설 설계 기준에 명시된 입자상 물질의 반송속도 18m/s 이상을 달성하기 위해 덕트 관경 및 계통을 개선하고, 실제 유속 측정을 통해 최종 적합 판정을 완료한 공정 개선 사례를 공유합니다.

1. 대기환경보전법 및 덕트 설계 기준과 반송속도의 중요성

대기환경보전법 방지시설 설계 기준 및 오염 물질의 물리적 성상에 따른 권장 반송속도는 다음과 같습니다.

• 가스 및 증기류 (기체상 물질): 10 ~ 12 m/s (비교적 가벼우므로 낮은 풍속으로도 이송 가능)
• 일반 먼지 및 입자상 물질 (가벼운 분진): 15 ~ 18 m/s
• 중량 먼지 및 점성 입자상 물질 (금속 분진, 주조 가루 등): 18 ~ 20 m/s 이상

본 개선 사업장에서는 입자상 물질(중량 분진)을 운반하기 위해 설계 기준속도를 반송속도 18m/s 이상으로 설정하여, 배출 오염물질이 이송 중 관로 내에 퇴적되는 현상을 원천 차단하고자 하였습니다.

2. 덕트설비 개선 전 (Before) 현장 실태 및 측정

개선 전 해당 사업장은 풍량 분배 및 덕트 분기부 설계 불균형으로 인해 국소배기 계통의 정압 손실이 컸으며, 이로 인해 설계 속도(18m/s)를 한참 밑도는 평균 12~14m/s의 유속만이 유지되는 상태였습니다.

• 문제점: 수평 덕트 구간 하단에 미세 먼지가 점차 퇴적되기 시작하여 송풍기 모터 부하가 증가하고 포집 효율이 약 30% 급감함.
• 측정 결과: 반송속도 18m/s 미달로 배출시설 부적합 우려 노출.

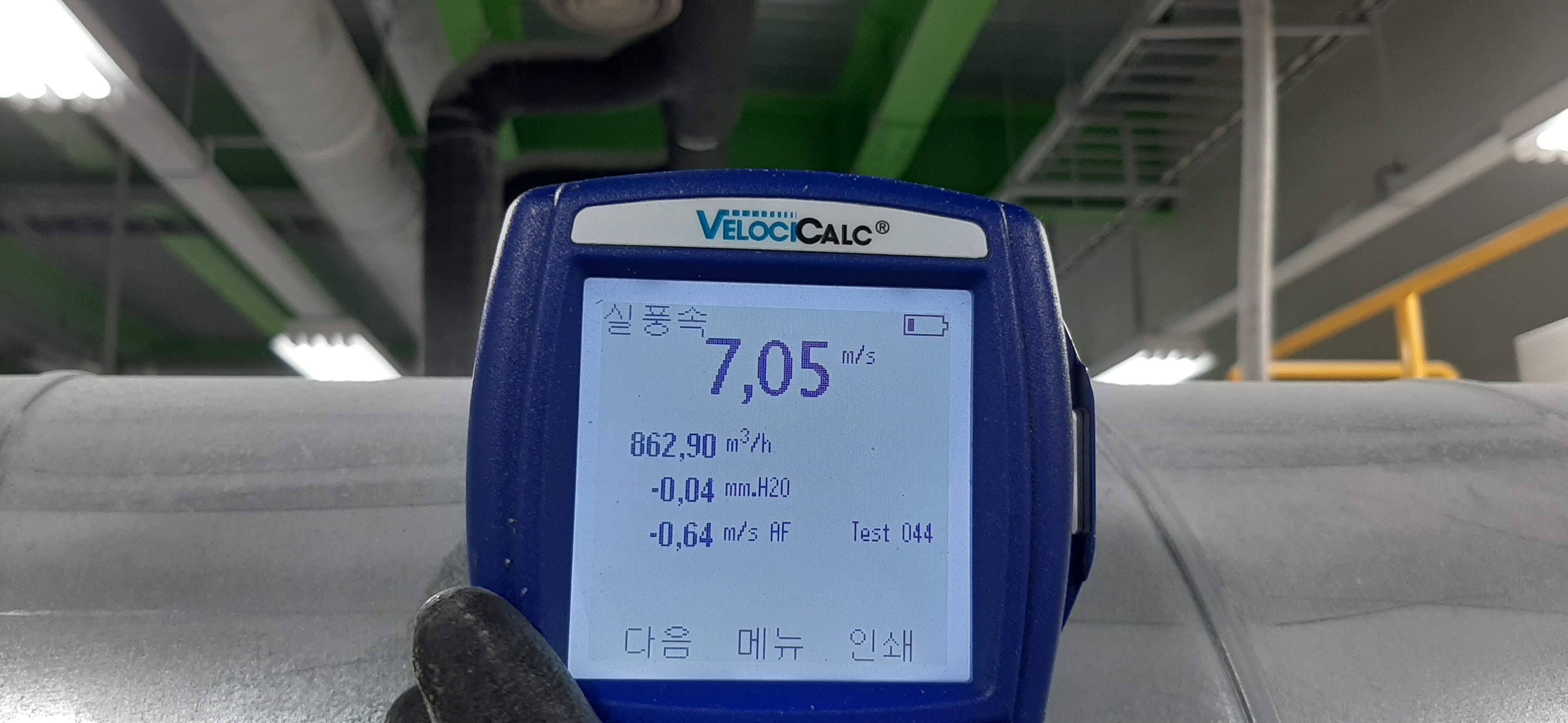

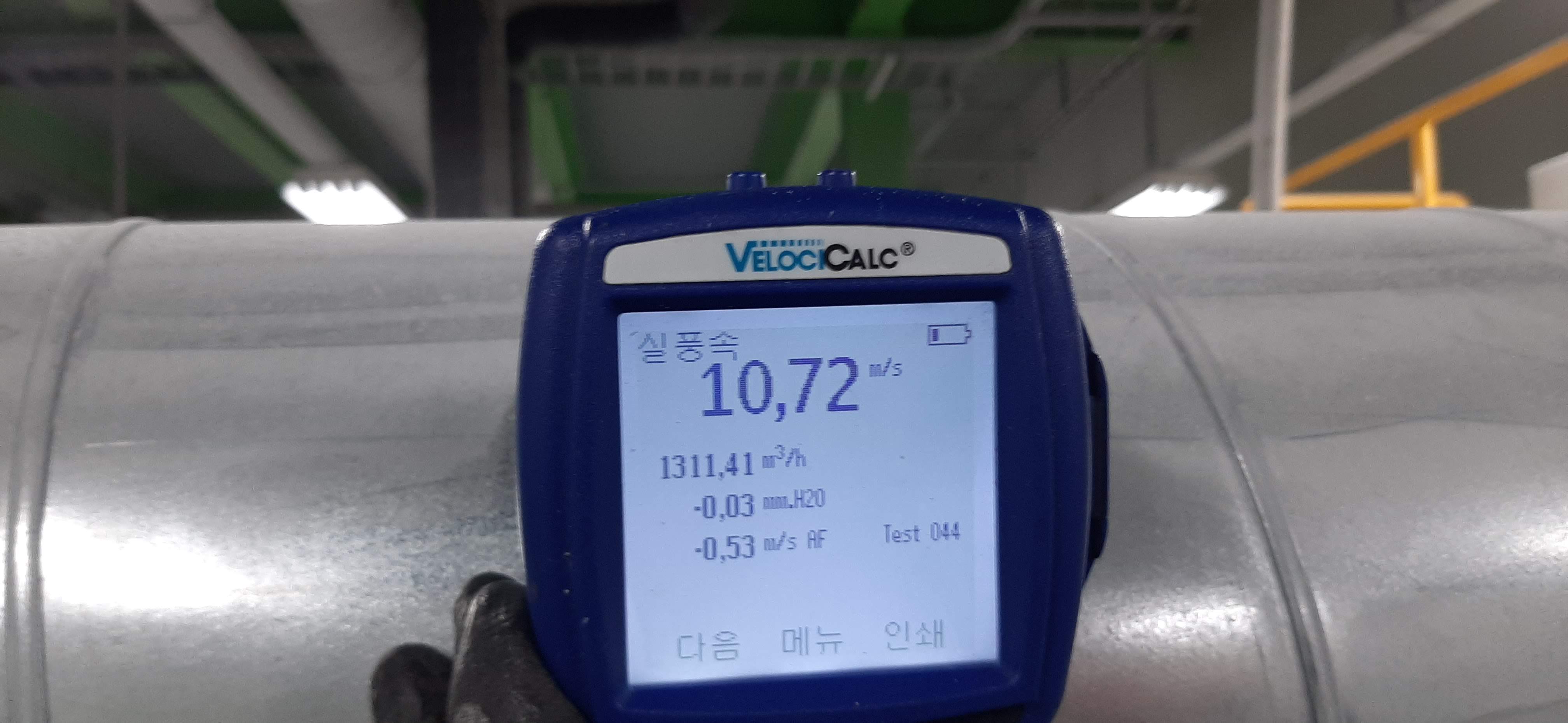

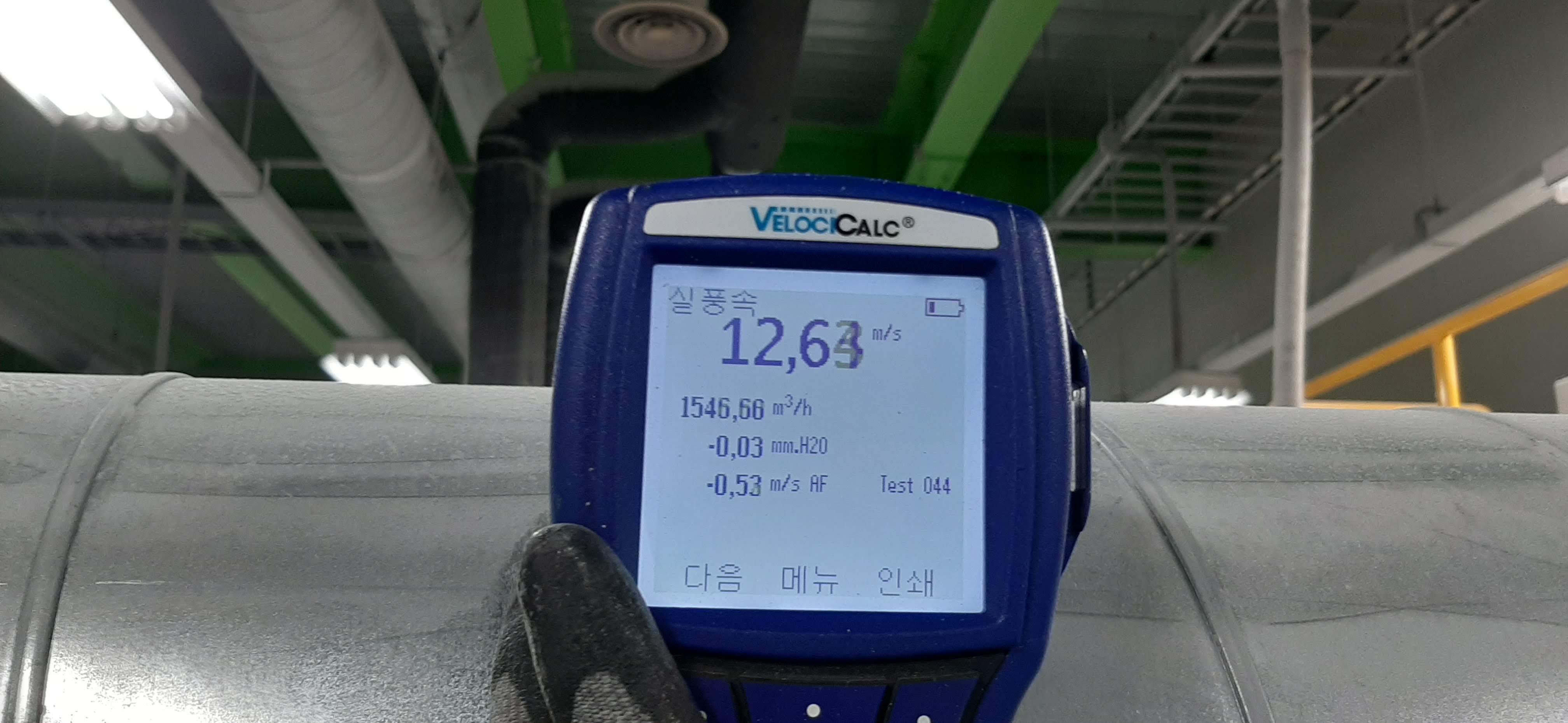

※ 개선 전 현장의 유속 측정 및 분기점 사진입니다. 이미지를 클릭하시면 크게 확대하여 보실 수 있습니다.

3. 덕트설비 엔지니어링 개선 및 개선 후 (After) 유속 측정

이를 해결하기 위해 당사 엔지니어링 팀은 기류 해석(CFD) 및 덕트 최적 관경 설계 기술 자문을 지원하였으며, 전문 시공 파트너사와의 협업을 통해

1. 덕트 관경 최적화 (관경 축소를 통한 동압 상승): 불필요하게 넓은 수평 덕트의 단면적을 계산 공식에 맞춰 축소 설계하여 기류 속도를 물리적으로 증가시켰습니다.
2. 곡관 R(곡률 반경) 조정 및 댐퍼 밸런싱: 기류 와류와 압력 손실을 유발하던 급격한 엘보(Elbow) 구간을 완만하게 개선하고 유량 조절 댐퍼를 재밸런싱하였습니다.

개선 직후 전문 측정 장비를 사용하여 덕트 내 유속을 재측정한 결과, 평균 18.5m/s ~ 19.8m/s의 안정적인 풍속이 고르게 측정되어 기준점인 18m/s 이상을 상회 달성하였습니다.

• 조치 결과: 덕트 내 퇴적물이 완벽히 배출되고, 포집 성능이 정상화되었으며, 해당 사업장이 공인 측정 대행 업체를 통해 진행한 최종 관청 제출용 성능 검사에서 적합 판정을 성공적으로 득하도록 지원하였습니다.

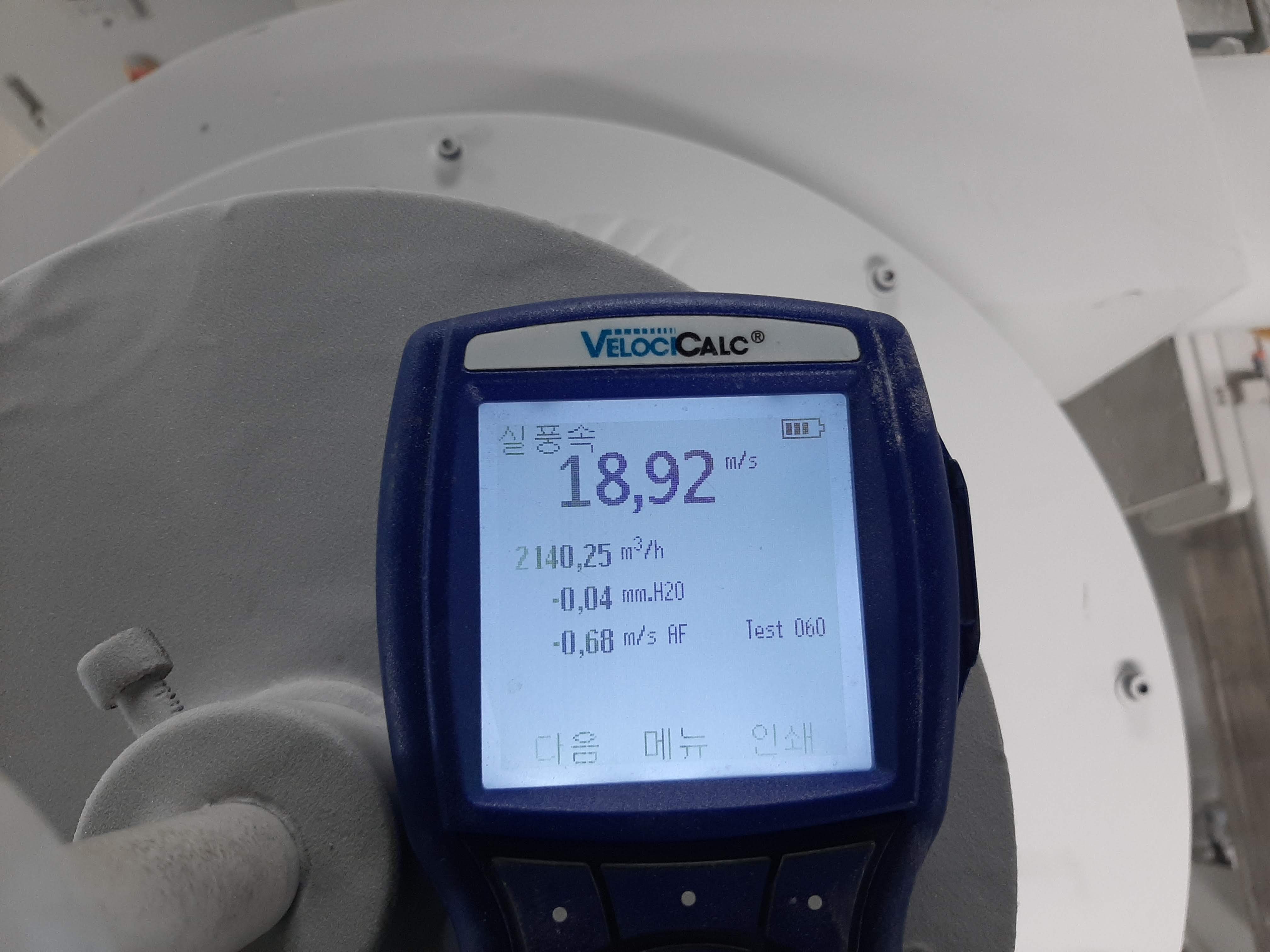

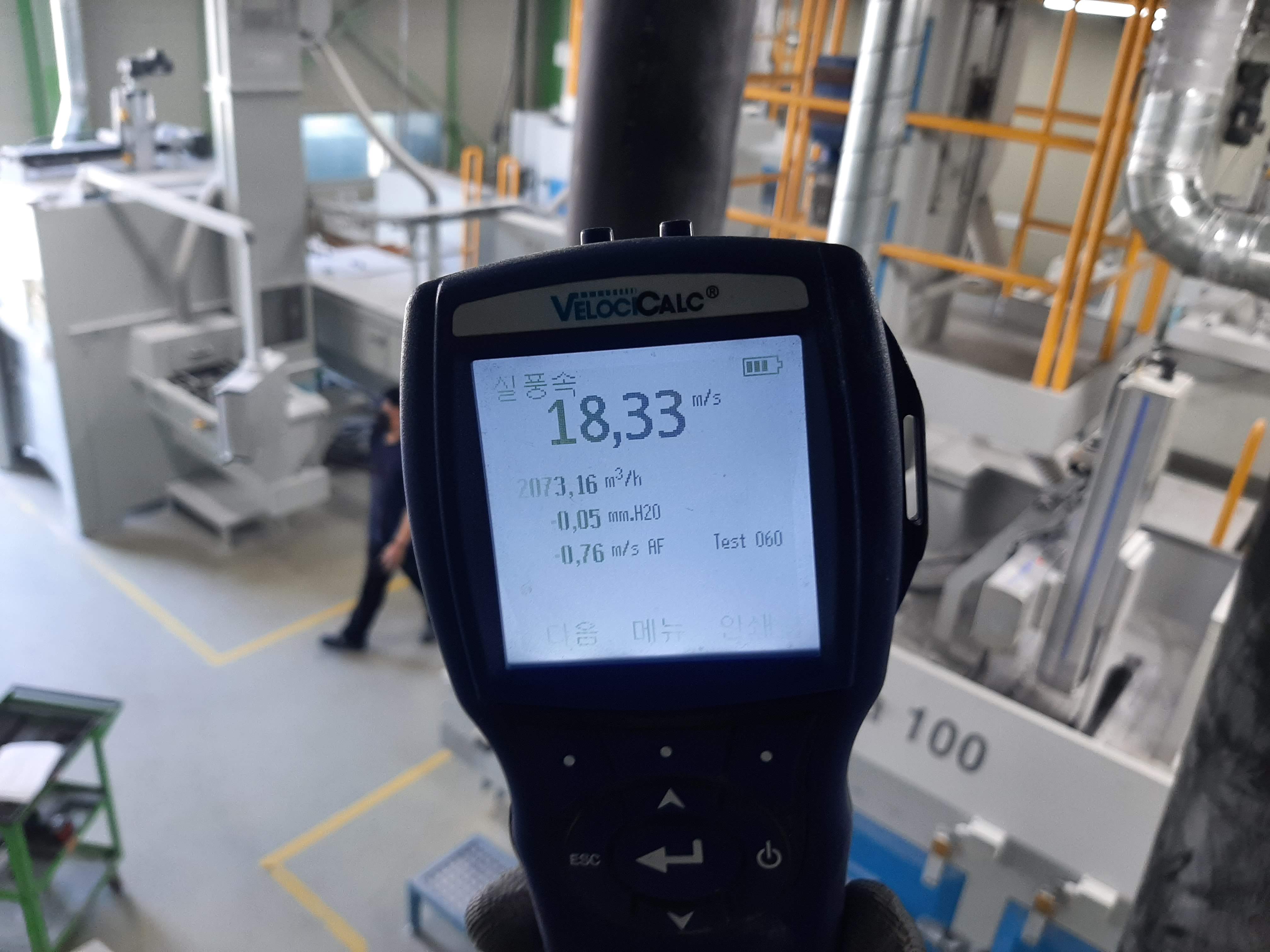

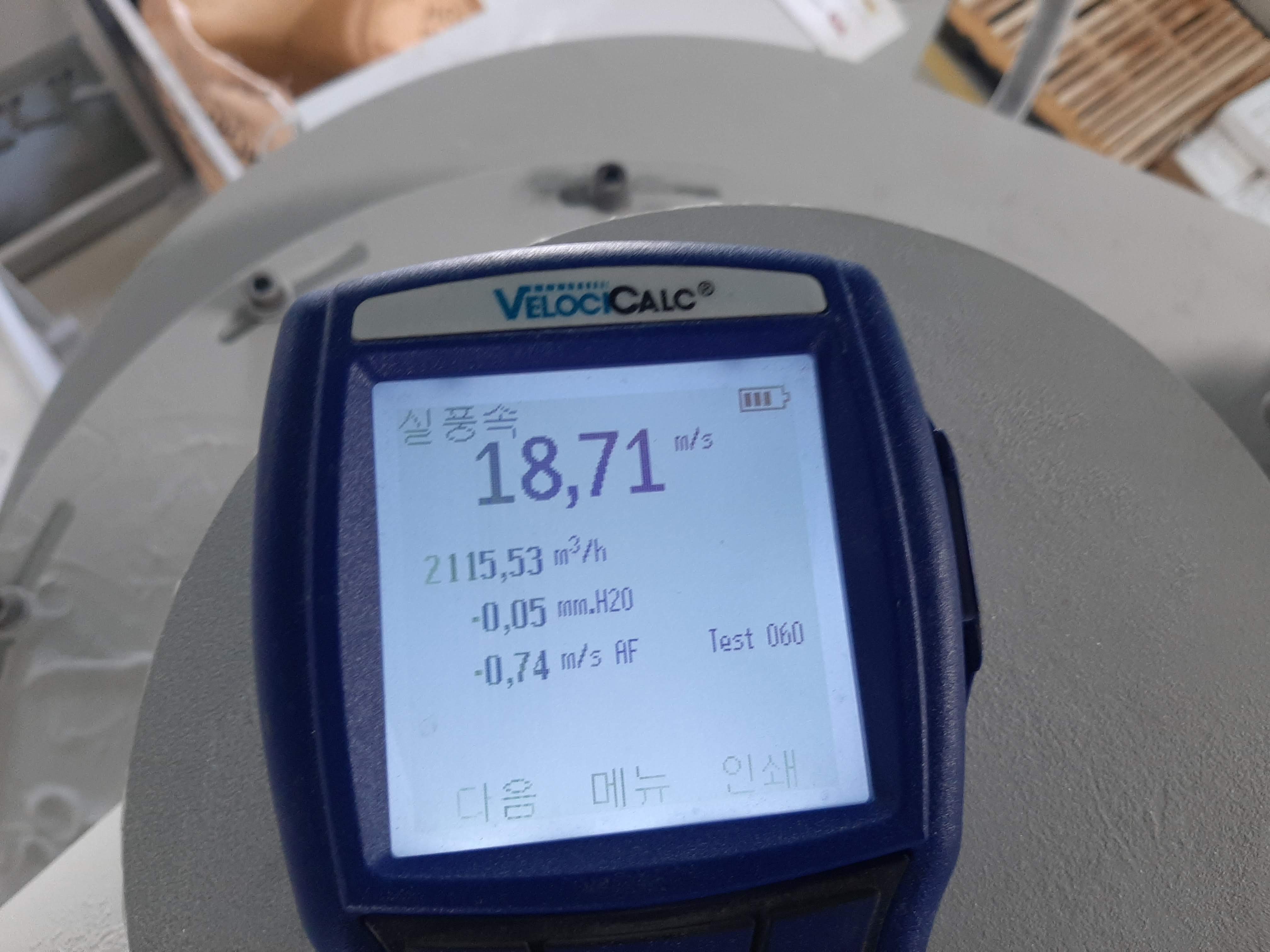

※ 개선 후 최종 시공 완료 및 적합 유속 판정 데이터 측정 사진입니다. 이미지를 클릭하시면 크게 확대하여 보실 수 있습니다.

4. 덕트 반송속도 확보에 따른 기대효과

• 방지시설 수명 연장: 필터 및 챔버에 무리를 주지 않고 입자가 균일하게 배출되어 필터 교체 주기가 늘어납니다.
• 에너지 비용 절감: 퇴적으로 인한 압력 손실이 없어 모터의 과부하를 막고 전력 소비 효율을 극대화합니다.
• 안전한 작업 환경 조성: 관로 내부 정체로 인한 화재 및 폭발 사고를 근본적으로 예방합니다.

대기방지시설 및 국소배기장치는 인허가뿐만 아니라 설계 기준에 부합하는 정밀 시공 및 유지보수가 핵심입니다. 덕트 라인 설계 및 유속 불량으로 고민 중이시라면 언제든 EnvLog에 전문 컨설팅을 신청해 주십시오.
