카트리지 필터 집진설비/ ECF Series
ECF 시리즈는 카트리지 필터를 사용하는 건식 집진설비로, Air Pulse Jet System에 의한 자동 필터 크리닝 기능을 갖추어 높은 집진효율과 강력하고 안정적인 흡입력을 24시간 연속 운전 중에도 상시 제공합니다.
본 설비는 높은 집진효율, 높은 가성비, 낮은 고장률을 보장하는 우수한 공학 설계 기반의 포터블 집진설비입니다. 마찰강도와 인장강도가 높은 Polyester 섬유 재질의 카트리지 필터를 장착하여 미세분진 포집 성능을 극대화하였으며, 다양한 사양 옵션과 디지털 모니터링 시스템을 기본 지원합니다.
디지털 모니터링 & 컨트롤 시스템

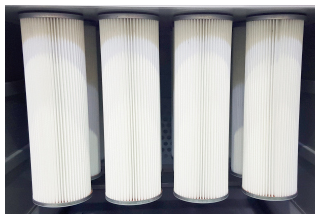

편리한 유지보수
필터 자동 클리닝시스템 (Air Pulse Jet System)
ECF 시리즈 주요 특징 (Features)
● 높은 집진효율, 높은 가성비, 낮은 고장률
다양한 현장에 즉각 투입할 수 있도록 안정적인 기계 메커니즘을 적용하여 고장률을 원천 차단하고 최고 수준의 운전 효율성과 비용 절감 효과를 선사합니다.
● 다양한 하부 및 운전 옵션 (Options)
현장의 분진 처리 상황과 운전 조건에 맞추어 4가지 배출 타입(Bin Vent Type, Slide Gate Type, Rotary Valve Type, One-touch Dust Box Type)을 맞춤 선택할 수 있습니다.
● 필터 자동 클리닝시스템 (Air Pulse Jet System)
타이머 감지 또는 수동 스위치에 의해 에어 밸브가 기류와 반대 방향으로 고압 Air를 주기적으로 자동 분사하여 필터에 쌓인 유해 분진을 효과적으로 털어내 필터 수명을 획기적으로 향상시킵니다.
● 디지털 모니터링 & 컨트롤시스템
필터의 차압 정밀 감지, 교환 시기 예고, 에어 펄싱 세정 주기 등을 디지털 패널에서 한눈에 모니터링하고 직관적으로 컨트롤할 수 있습니다.

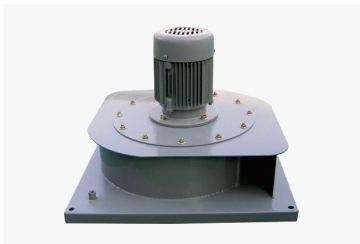

● 전용 설계의 고효율 터보 팬
자체 구조 해석을 거친 초내구 고효율 터보 팬(Turbo Fan)을 탑재하여 흡입 성능이 뛰어나고, 소음과 진동을 획기적으로 줄인 조용한 운전 환경을 보장합니다.
● 제품 보호를 위한 자동정지기능
필터 차압 과부하로 인해 긴급 교체나 청소가 불가피할 시, 설비 보호를 위해 모터를 자동으로 차단하며 경보 버저를 울려 즉시 조치를 유도합니다.
● 운전 오프 후 자동 탈진 세정
작업 완료 등으로 송풍기 운전을 오프(Fan Motor Off)할 때, 잔여 고압 공기가 에어 펄스 장치와 매칭되어 자동으로 필터 전체 세정을 진행하므로 항상 맑고 안정적인 다음 가동 효율을 갖춥니다.
카트리지 집진설비 타입별 레이아웃
적용분야 applications
건조한 분진 및 입자상 물질이 발생하는 다양한 제조 및 조리 가공 현장에 광범위하게 적합합니다.

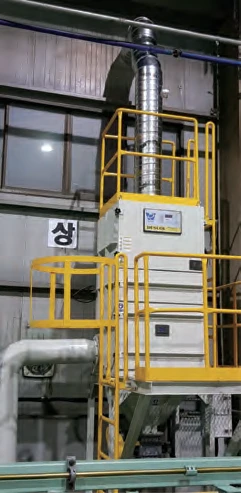

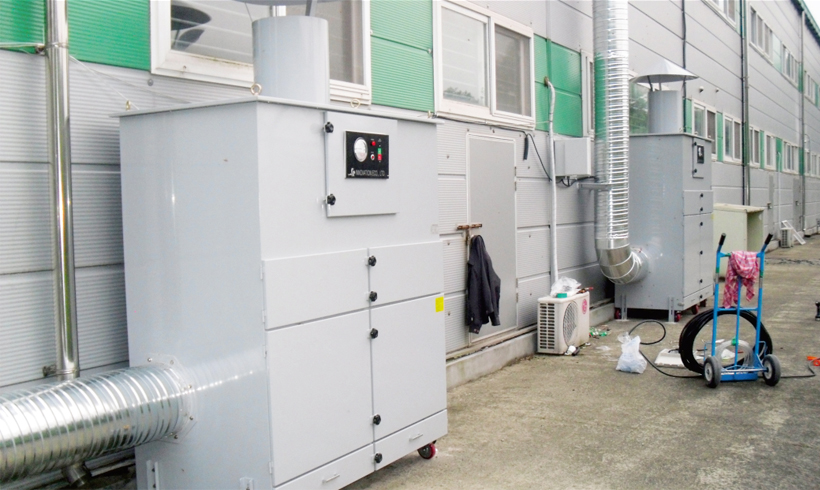

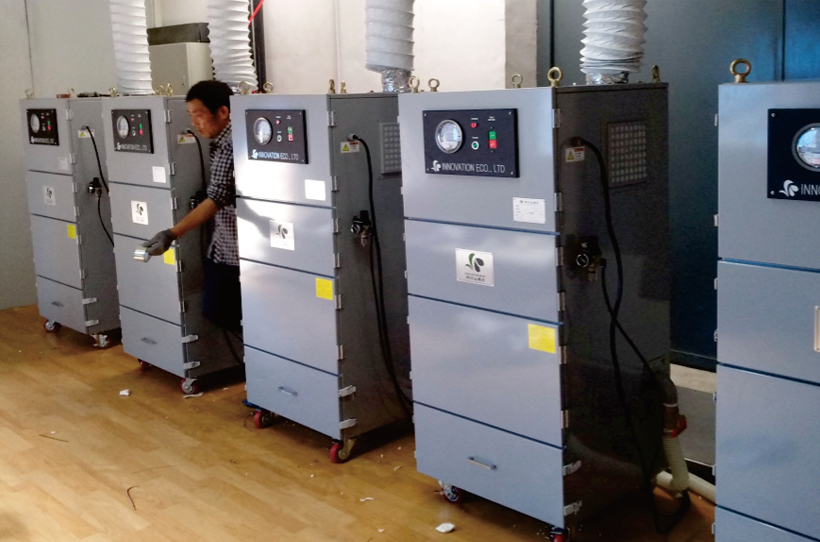

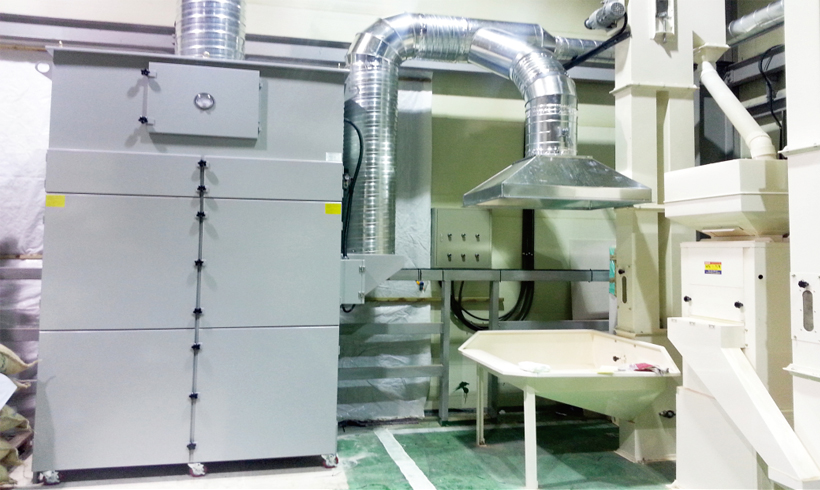

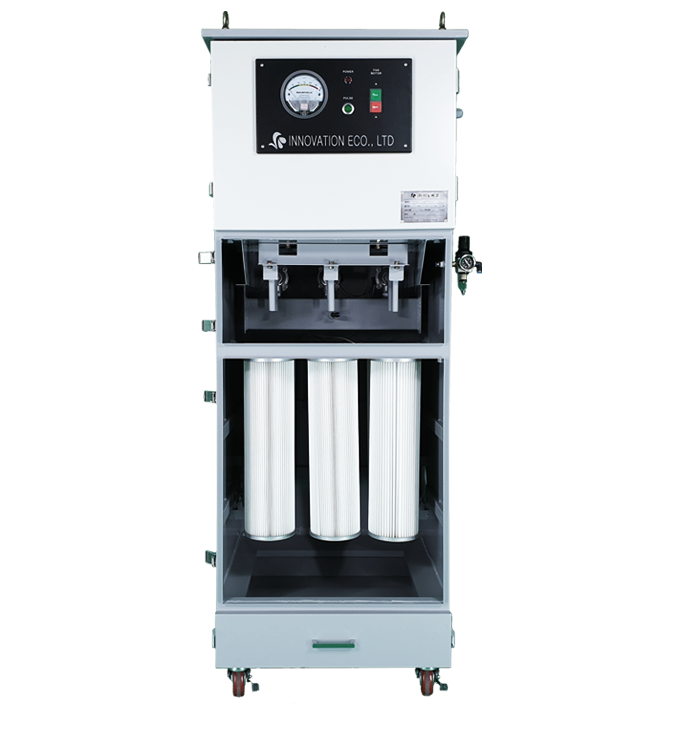

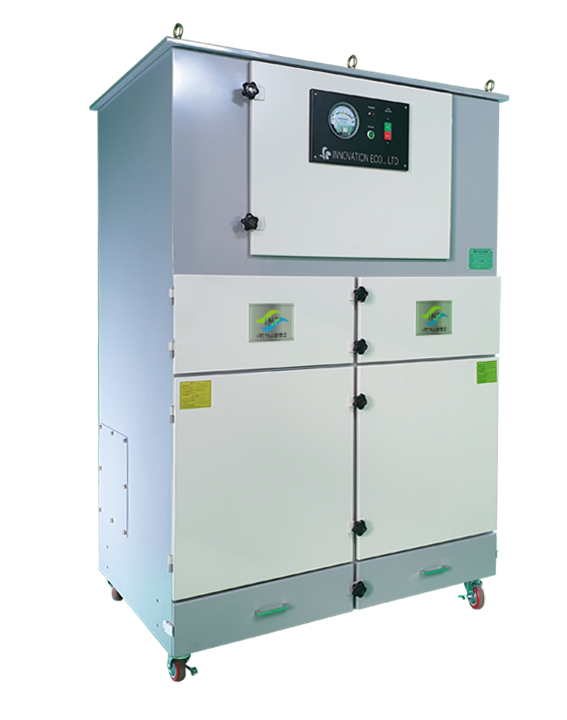

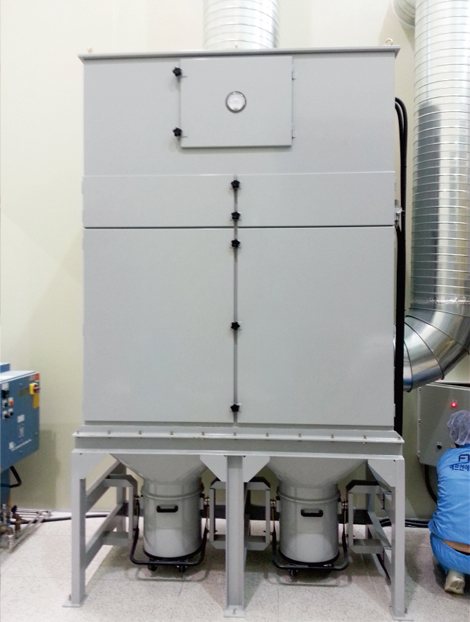

ECF 시리즈 설치 사례 (Field Cases)
사양 specifications
💡 좌우로 스크롤하여 상세 사양을 확인하세요
| Item | ECF-2000 | ECF-5000 | ECF-7500 | ECF-10000 | ECF-15000 | ECF-20000 | |
|---|---|---|---|---|---|---|---|
| 출력 (kW) | 1.5 | 3.7 | 5.5 | 7.5 | 5.5 x 2 | 7.5 x 2 | |
| 풍량 (㎥/min) | 25 | 60 | 80 | 100 | 150 | 200 | |
| 정압 (mmAq) | 200 | 200 | 230 | 250 | 250 | 250 | |
| 필터 (Filter) |
면적 (㎡) | 11.25 | 22.50 | 33.75 | 45.00 | 72.00 (800L) | 120.00 (1000L) |
| 수량 (EA) | 6 | 12 | 18 | 24 | 24 | 48 | |
| 탈진방법 | Air Pulse Jet System | ||||||
| 흡입구경 (mm) | 150 | 250 | 300 | 350 | 400 | 500 | |
| 무게 (Kg) | 230 | 390 | 490 | 590 | 740 | 550 | |
| 외형 크기 (WxDxH, mm) | 650 x 650 x 1750 | 900 x 900 x 1850 | 1300 x 900 x 1850 | 1700 x 900 x 1850 | 1700 x 900 x 2150 | 2600 x 1100 x 2430 | |
※ 표준 전원 : 220V / 380V / 440V, 3상(3Ø), 50Hz / 60Hz 대응 가능
※ 본 규격 사양은 기성 품질 향상 및 엔지니어링 개선을 위하여 사전 예고없이 일부 변경될 수 있습니다.
※ 본 사양은 당사 표준 설계 기준 제품군이며, 현장 조건에 따라 맞춤 스펙 및 비규격 크기로 자유롭게 설계 제작해 드립니다.
